RokoAI arch-diagram 架构图 Skill

适用于 Claude Code 和 Codex。

给它一个 GitHub 仓库、一篇技术文章、一份 PDF 或本地项目，Claude Code 或 Codex 会读懂结构，画出一张深色"终端蓝图"风格的架构图。连线上有流动的光点，底部的 log 会在模块之间交换数据时实时加一行。

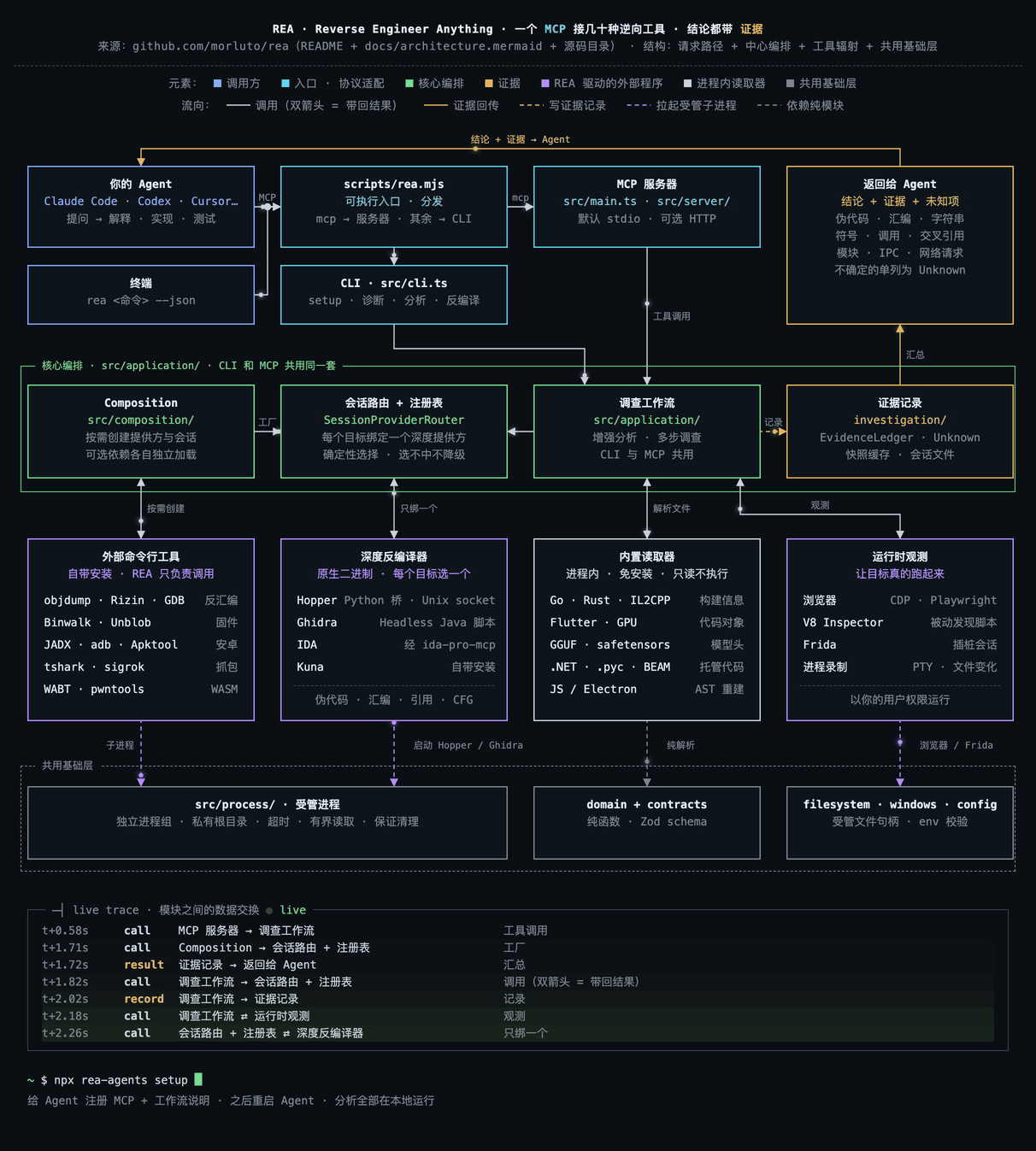

下面是开源项目 morluto/rea 的架构图，由这个 Skill 读取它的 GitHub 仓库自动生成：

morluto/rea 架构图

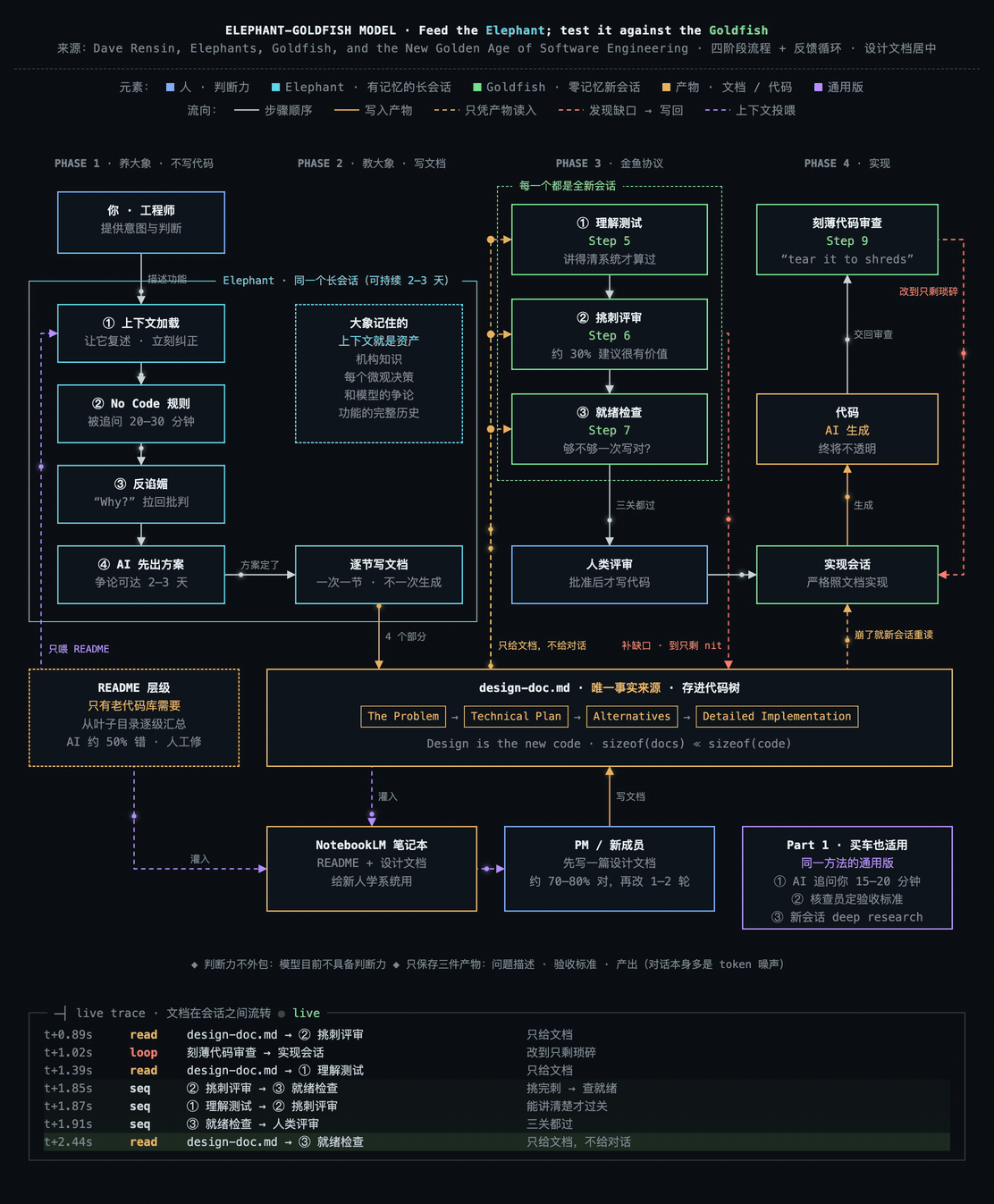

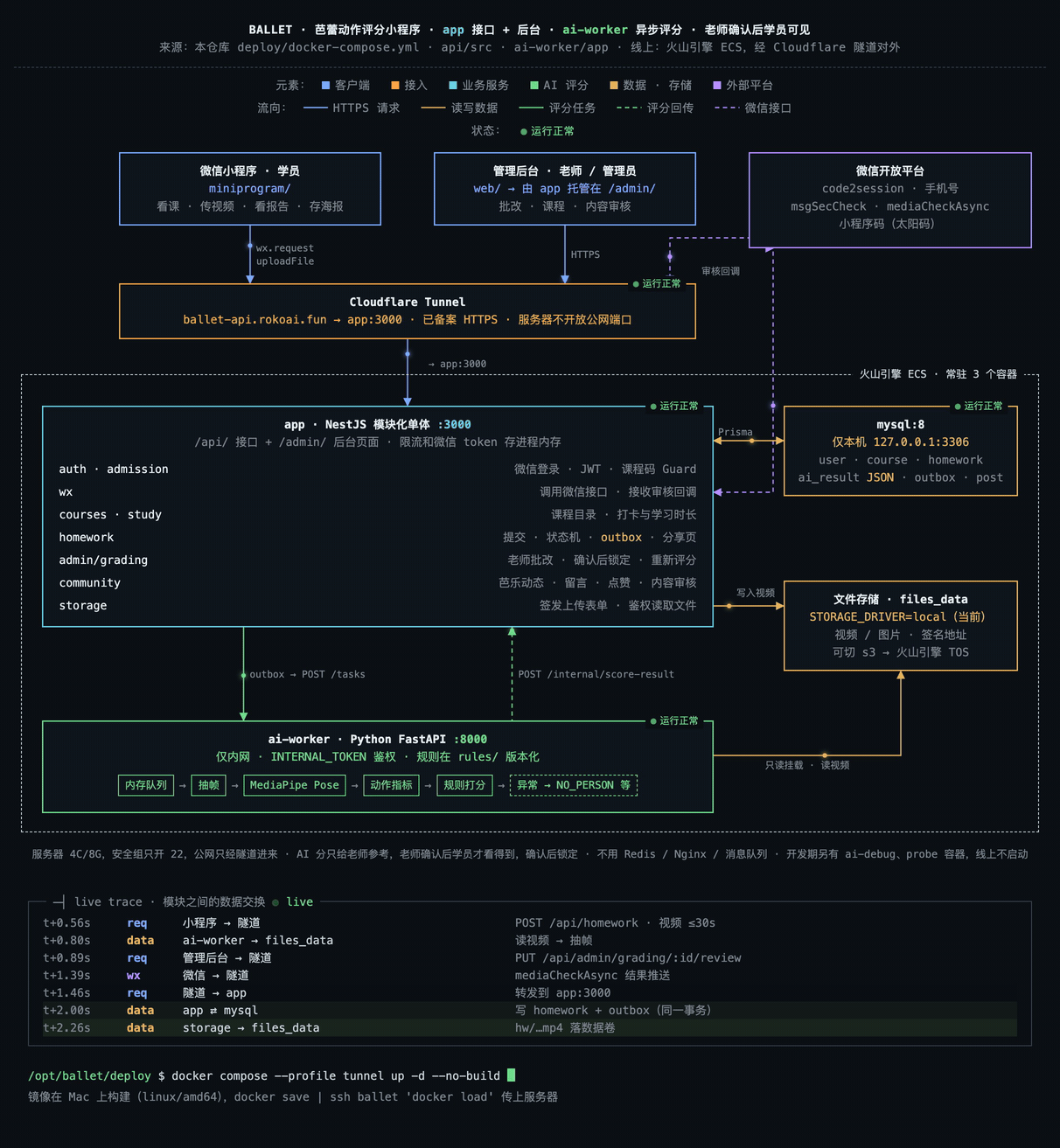

更多例子（文章、GitHub 仓库、需求文档）见文末的示例。

能做什么

按内容选结构：分层系统、流水线、带循环的流程、中心辐射、泳道、层级树，不套固定模板。
颜色有含义：元素按种类上色；连线按流向类型（请求、写入、回传、异步……）区分颜色和虚实；分组框表示包含关系。
实时 trace log：光点到达终点时，底部追加一行 时间 · 类型 · A → B · 说明。
自检：用无头 Chrome 检查元素重叠、文字溢出、连线穿过方框、标签被遮挡，有问题就改到干净为止。
多种输出：
- 可交互的单文件 HTML
- PNG（2 倍分辨率）
- MP4：默认 20 秒，可指定任意秒数，4 秒一个周期无缝循环
- GIF：一个周期
- Mermaid 流程图

图的语言跟着提示词走

用什么语言提要求，图就是什么语言：

用中文写提示词，图里的标题、说明、标签、log 都是中文
用英文写，整张图就是英文
用日语写，内容就都是日文

即使原文或源码是另一种语言也一样。代码里的标识符、路径、命令保持原样。图例、状态标签等界面文字内置了中文、英语、日语、韩语、西班牙语、泰语；其他语言由 Claude 按你的语言写出来。

安装

需要 Node ≥ 18 和 Chrome、Chromium 或 Edge。输出视频和 GIF 还需要 ffmpeg（brew install ffmpeg）。

方式一：npm（最简单）

npx @rokoai/arch-diagram install

会装到 ~/.claude/skills/arch-diagram。加 --project 则装到当前项目的 .claude/skills/。更新时再跑一次；卸载用 npx @rokoai/arch-diagram uninstall。

装了 Codex 的话（存在 ~/.codex），会同时装到 ~/.codex/skills/arch-diagram。只装其中一个，可以加 --claude 或 --codex。

在本仓库的 clone 目录里运行 npx @rokoai/arch-diagram … 会报 arch-diagram: command not found：npm 会把当前目录当成这个包本身，不会把它的命令加进 PATH。请到仓库外的目录运行，或在仓库里直接用 node bin/cli.mjs install（参数相同，如 --codex）。

方式二：插件。Claude Code 里依次执行：

/plugin marketplace add bassnova42/arch-diagram-skill
/plugin install arch-diagram@arch-diagram

Codex CLI 里：

codex plugin marketplace add bassnova42/arch-diagram-skill
codex plugin add arch-diagram@arch-diagram

方式三：手动拷贝

git clone https://github.com/bassnova42/arch-diagram-skill
cp -R arch-diagram-skill/skills/arch-diagram ~/.claude/skills/
cp -R arch-diagram-skill/skills/arch-diagram ~/.codex/skills/   # Codex

装好后重启 Claude Code 或 Codex。

用法

在 Claude Code 或 Codex 里直接说，比如：

把 https://github.com/plausible/analytics 画成架构图
这篇文章画成流程图：<URL>，输出成视频，30 秒
把刚才的图输出成图片 / 输出成 mermaid
想明确指定用这个 Skill：Claude Code 里输入 /arch-diagram <仓库或文章地址>，Codex 里输入 $arch-diagram <仓库或文章地址>

图的源文件是 <slug>.spec.json，要修改就让 Claude Code 或 Codex 改 spec，再重新生成。也可以用命令行直接操作：

npx @rokoai/arch-diagram build  my.spec.json my.html
npx @rokoai/arch-diagram check  my.html
npx @rokoai/arch-diagram export my.html my.png my.mp4 --seconds 30

skills/arch-diagram/
  SKILL.md            工作流程：读源 → 选结构 → 布局 → 自检 → 导出
  assets/             渲染引擎、样式、模板
  scripts/            build / check / export
  references/         spec 字段说明、视觉风格
  examples/           rea（仓库）、plausible（仓库）、elephant-goldfish（文章）
bin/cli.mjs           npm 命令：install / uninstall / build / check / export
