🔧 无线串口调试器 (Wireless Serial Debugger)

基于 ESP32-S3 的多功能无线硬件调试器，支持串口、SPI、I2C、PWM、SWD 等多种协议，并集成 AI 调试能力。

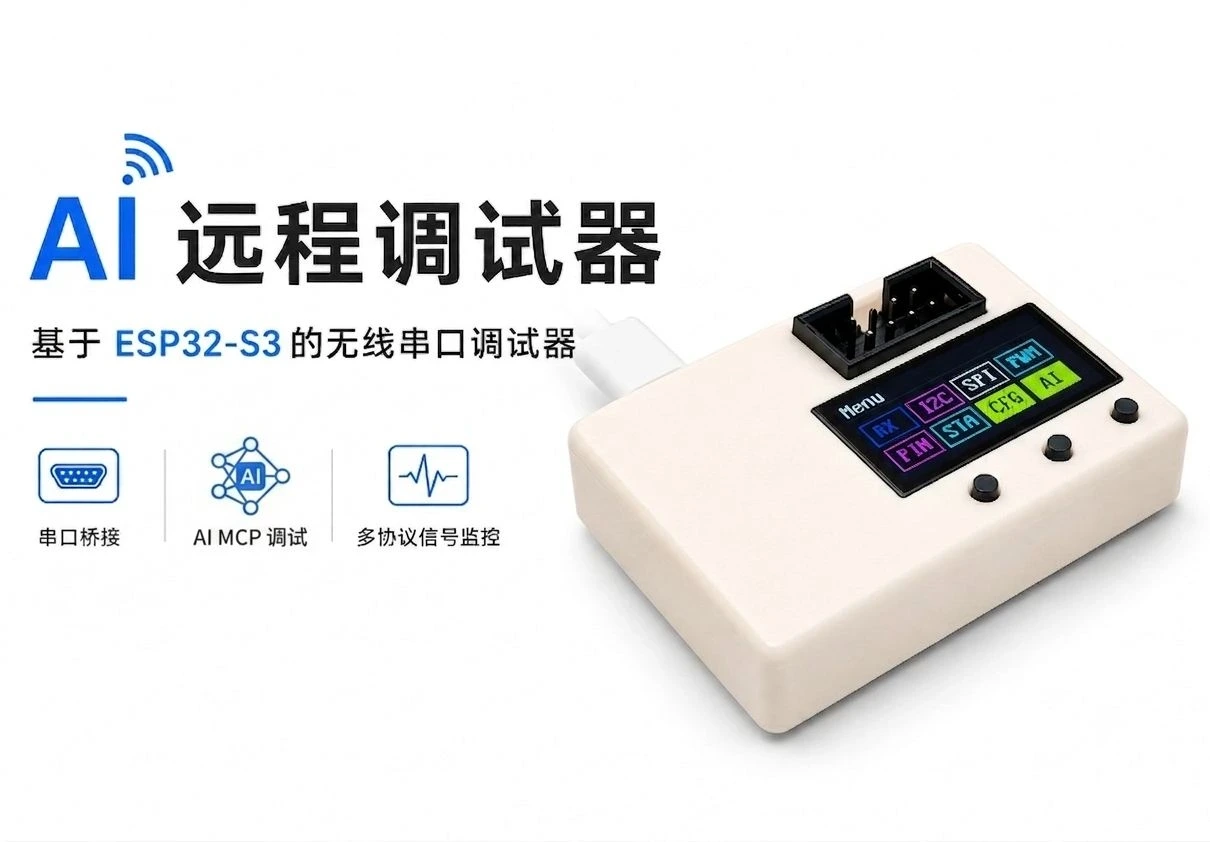

项目展示

硬件项目与图片来源

✨ 功能特点

📡 多协议调试

• 串口调试：支持 UART 串口数据收发，可配置波特率 (9600/115200/460800/921600)
• SPI 监控：实时捕获和分析 SPI 总线数据
• I2C 监控：I2C 总线事务捕获和分析
• PWM 测量：PWM 频率和占空比测量
• SWD 调试：支持 CMSIS-DAP 协议的 ARM 调试接口

📶 无线连接

• WiFi 连接：支持 STA/AP 模式，可通过 Web 界面配置
• TCP 服务器：端口 3333，支持多客户端同时连接
• HTTP 状态页：端口 80，实时显示设备状态和配置

🖥️ 用户界面

• LCD 显示屏：横屏显示，实时状态监控
• 菜单系统：通过物理按键导航，支持多级菜单
• 按键操作：
  • SW1：下一个选项 / 长按进入 AP 配置模式
  • SW2：确认 / 长按返回上级 / 按住执行特殊功能
  • SW3：上一个选项 / 长按切换波特率

🤖 AI 集成 (MCP Server)

• Model Context Protocol：让 AI 工具直接调试硬件
• 支持的 AI 工具：
  • Claude Code / Claude Desktop
  • Cursor
  • OpenCode
  • 其他支持 MCP 的工具

引脚分配

引脚功能可通过软件动态配置，支持以下协议：

• UART (TX/RX)
• SPI (SCK/MOSI/MISO/CS)
• I2C (SDA/SCL)
• PWM 输出
• SWD (SWCLK/SWDIO/NRST)

📦 安装与编译

环境准备

1. 安装 ESP-IDF 开发环境
2. 配置 ESP-IDF 环境变量

编译步骤

# 克隆项目
git clone https://github.com/yourusername/ai-wireless-debugger.git
cd ai-wireless-debugger

# 配置项目 (可选)
idf.py menuconfig

# 编译
idf.py build

# 烧录到设备
idf.py -p COMx flash monitor

MCP Server 安装 (AI 调试功能)

# 进入 MCP 目录
cd mcp

# 安装 Python 依赖
pip install -r requirements.txt

# 注册到 AI 工具 (以 Claude Code 为例)
claude mcp add wireless-debugger --scope user -- python mcp/mcp_server.py

🚀 使用指南

首次使用

1. 烧录固件：将编译好的固件烧录到 ESP32-S3
2. 连接 WiFi：
   • 长按 SW1 进入 AP 配置模式
   • 连接设备创建的 WiFi 热点
   • 访问配置页面设置 WiFi 信息
3. 查看 IP：LCD 屏幕会显示分配的 IP 地址

日常使用

• 串口调试：通过 TCP 客户端连接 tcp://<IP>:3333
• Web 监控：浏览器访问 http://<IP>:80
• AI 调试：配置 MCP Server 后，AI 工具可自动连接设备

AI 调试示例

配置 MCP Server 后，可以对 AI 说：

• "连接我的调试器，IP 是 192.168.1.100"
• "读取串口数据"
• "发送 AT 指令到设备"
• "检查 SPI 总线上的数据"
• "测量 PWM 信号的频率"

📁 项目结构

ai-wireless-debugger/
├── main/                    # 主程序代码
│   ├── main.c              # 程序入口
│   ├── pin_config.c/h      # 引脚配置
│   ├── pwm_mon.c/h         # PWM 监控
│   ├── spi_mon.c/h         # SPI 监控
│   ├── i2c_mon.c/h         # I2C 监控
│   ├── buttons/            # 按键驱动
│   ├── lcd/                # LCD 驱动和 UI
│   ├── net/                # 网络服务 (TCP/HTTP)
│   ├── serial/             # 串口桥接
│   ├── swd/                # SWD 调试接口
│   └── wifi/               # WiFi 管理
├── components/              # 自定义组件
├── mcp/                     # MCP Server (AI 集成)
│   ├── mcp_server.py       # MCP 服务器主程序
│   ├── requirements.txt    # Python 依赖
│   └── README.md           # MCP 使用说明
├── tools/                   # 工具脚本
├── CMakeLists.txt          # 项目配置
└── README.md               # 项目说明

🔧 配置说明

WiFi 配置

• STA 模式：连接现有 WiFi 网络
• AP 模式：创建 WiFi 热点，用于初始配置

串口配置

• 默认波特率：115200
• 支持动态切换：9600 / 115200 / 460800 / 921600

MCP Server 配置

配置文件 mcp/mcp_config.json 会自动保存设备 IP：

{
  "device_ip": "192.168.1.100"
}

🐛 故障排除

常见问题

1. 无法连接 WiFi

   • 检查 WiFi 密码是否正确
   • 确保设备在 WiFi 信号范围内
   • 尝试长按 SW1 重新配置

2. 串口无数据

   • 检查波特率设置是否匹配
   • 确认接线正确 (TX/RX 交叉连接)
   • 检查目标设备是否正常工作

3. MCP Server 连接失败

   • 确认设备 IP 地址正确
   • 检查设备是否在同一网络
   • 查看 MCP Server 日志输出

调试模式

• 通过串口监控查看系统日志：idf.py monitor
• Web 界面实时查看设备状态
• LCD 屏幕显示当前工作状态
