Auto SolidWorks

版本 1025 · 2026-10-25 · Windows x64 · Codex / MCP

把工程图与尺寸描述转成本机 SolidWorks 参数化模型。默认按 识图 → 尺寸绑定 → 编译 → 建模 四步执行，保存原生文件。

简体中文 | English

1025同步本机vision.9，包含源图几何候选、批量尺寸绑定、角度表达式、页面校准及耳板镜像方向检查。源图语义仍由AI复核。发布验证与原生CAD验收分别记录；本次未重新运行原生建模。

从输入到交付

提供工程图片、PDF 或明确尺寸，插件将输入整理为可检查的建模计划，再通过本机 SolidWorks 执行。你可以继续修改驱动尺寸，检查几何与装配关系，并保存可编辑的原生文件。

工作内容	提供的能力与输出
参数化零件	草图与约束、拉伸、旋转、孔、圆角倒角、扫描、放样、阵列、多实体、钣金和焊件；SLDPRT / STEP / STL
曲面与空间曲线	Boundary / Fill / Sweep / Offset 的类型化控制、三维曲线与螺旋线；本地 Gordon 曲线网格与 NURBS 文件
设计参数	全局变量、尺寸方程、配置表达式、单位检查、特征抑制及保存后的读回
既有模型	副本修改、持久引用、局部及整件几何检查、限定范围的拓扑历史与修复回执
装配体	组件、配合、干涉检查、限定空间树机构自由度检查；SLDASM
工程图	第一角投影视图、原生尺寸导入、视图布局与分页；SLDDRW / PDF
执行管理	状态查询、暂停、截止时间、跨进程租约、检查点与恢复身份核对

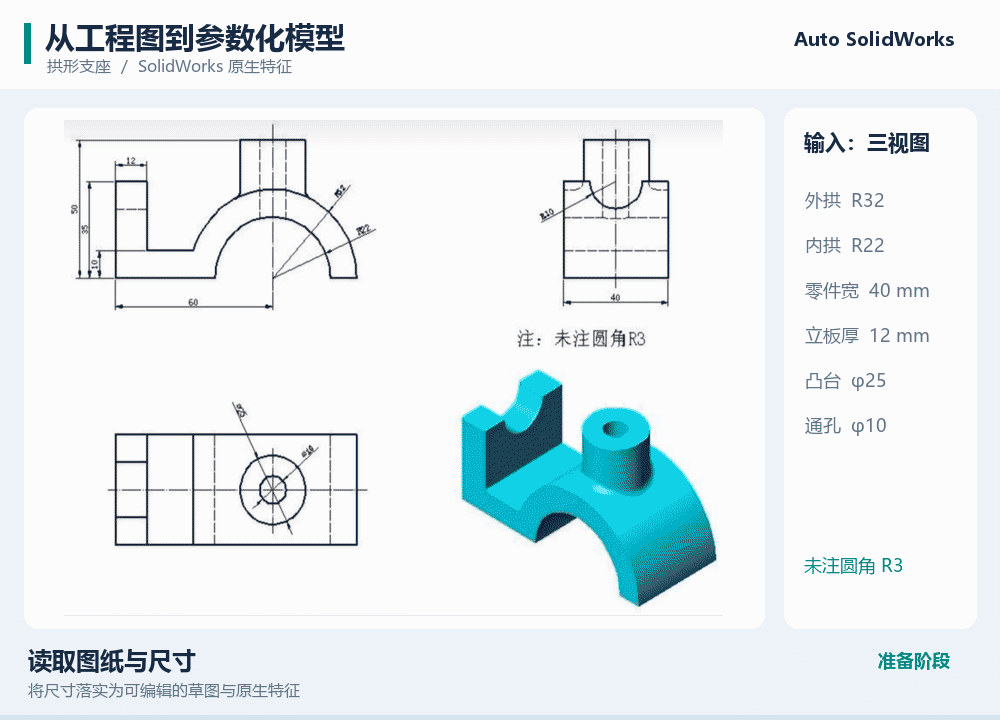

根据三视图与尺寸创建拱形底座、立板、圆柱凸台、通孔、半圆槽和 R3 圆角。

下图为历史示例。本次两版从零对照均未完成曲面 M20 螺纹，不能将历史截图作为本版完整验收证据。

空心轴等轴视图

空心轴工程图 PDF 矢量预览

工程图 PDF：docs/examples/hollow-shaft/drawing.pdf

准备 Windows x64、已激活的本机 SolidWorks、.NET 9 Windows Desktop Runtime x64，以及支持插件的 Codex。

下载并解压 1025 Windows 安装包，在解压目录运行：

powershell -NoProfile -ExecutionPolicy Bypass -File .\install.ps1

打开新的 Codex 聊天，启用 Auto SolidWorks，给出尺寸或工程图：

创建一个 80 × 50 × 10 mm 的矩形安装板，中心有直径 10 mm 的通孔，四角做 R2 圆角，保存 SLDPRT 和 STEP。

安装器优先使用 Codex 桌面版自带 CLI，并从本机 SolidWorks 安装目录准备 Interop。详细步骤及自定义目录见中文下载与安装说明。

CAD 执行、原生文件和几何检查在本机完成。SolidWorks 由使用者安装并授权；Gordon 另需本地 FreeCAD。图片 / PDF 的理解使用你选择的模型与服务，OCR 和 PDF 栅格化依赖可按需配置。

本地版本：1025；修订：source-four-stage-2。默认仅识图、尺寸绑定、编译、建模四步；保留真实参数/单位/源图端点检查和建模保存，移除强制复核台账、分区探针、预览与独立交付审核。历史草案仍按原修订校验。不认证完整图纸/BREP/GD&T等价。详见能力清单。

项目使用 MIT 许可证，见 LICENSE。SolidWorks、FreeCAD 及其他第三方组件遵循各自的授权与许可。
