鲜知贴

项目介绍网站 · 在线体验 · Roadmap

把冰箱里的食材、保鲜天数和到期提醒同步到一块低功耗墨水屏上。

本仓库提供一套可以复刻的完整方案：浏览器端食材管理、Node.js 服务端、
ESP32-C3 / ESP32-S3 固件、三色 / 四色墨水屏渲染，以及 4.2 寸和 7.2 寸
3D 打印外壳。你可以直接使用我们提供的托管服务，只制作硬件；也可以把服务端
部署在家里的电脑、NAS 或自己的云服务器上。

能做什么

• 在手机 H5 中记录食材、购买日期、保鲜天数、数量和分类。
• 自动计算到期状态，优先显示已过期和即将到期的食材。
• ESP32 定时联网获取新画面，无变化时不重复刷新，随后进入深度睡眠。
• 支持竖屏和横屏，以及 4.2 寸三色、3.97 / 7.5 寸四色墨水屏。
• 可选使用内置文字助手或 MCP，让 Agent 查询和管理自己的食材。
• 每个账号的食材、设备、访问令牌和模型配置相互隔离。

整体是怎么工作的

手机 / 电脑浏览器
  添加食材、查看状态、生成一次性配对码
            │
            ▼
鲜知贴服务端（公共托管 / 本地电脑或 NAS / 自有云服务器）
  保存数据 → 生成适配屏幕的 PNG 和原生二进制帧 → 通过 ETag 判断画面是否变化
            │
            ▼
ESP32-C3 或 ESP32-S3
  定时唤醒 → 连接 Wi-Fi → 下载新帧 → 刷新墨水屏 → 深度睡眠

中文排版、图标和颜色转换都在服务端完成，ESP32 只负责配网、下载和刷屏。
因此更换页面布局时通常不需要在单片机上实现字体排版。

先选择你的制作方式

公共托管服务不是制作硬件的必选项。固件、协议、服务端和数据库都在本仓库中，
三种部署方式使用相同的设备配对和取帧流程。

硬件清单

先做一个 USB 供电的桌面原型最简单，确认屏幕能够刷新后再考虑电池、开关和外壳。

必需

• 一块开发板（二选一）：
  • ESP32-C3 Super Mini：体积小、成本低，无 PSRAM 也能使用本项目的分块刷屏方案。
  • ESP32-S3 N16R8：内存更充裕，适合继续扩展。
• 一块已支持的 SPI 墨水屏及匹配的驱动 / 转接板（三选一）：
  • GDEY042Z98 / E042A13：4.2 寸，400 × 300，黑白红三色。
  • GDEM0397F81：3.97 寸，800 × 480，黑白黄红四色。
  • GDEM075F52：7.5 寸，800 × 480，黑白黄红四色。
• USB 数据线、可靠的 5V USB 供电和连接线。
• 一台可以运行 Arduino IDE 2.x 的电脑。
• 可用的 2.4 GHz Wi-Fi；ESP32 不能连接仅 5 GHz 的网络。

可选

• 3D 打印外壳、螺丝和安装辅料。
• 电池、充放电模块和电源开关。不同模块的电气参数差异很大，本仓库外壳中的
  电子件包络不能替代电源设计；第一次调试建议先使用 USB 供电。
• 一台常开的电脑、树莓派或 NAS，用于本地部署服务端。
• 自有域名和 HTTPS 反向代理，用于公网部署。
• OpenAI-compatible 模型 API Key，只在使用内置文字助手时需要；显示食材不需要。

[!IMPORTANT]
屏幕裸板、驱动板和开发板的电压要求可能不同。当前接线表按本项目使用的
3.3V SPI 转接板编写；接线前请同时核对你购买的屏幕和转接板资料，不要把
5V 逻辑信号直接接到只接受 3.3V 的器件上。

从零制作：按这个顺序做

第 1 步：先体验页面并决定屏幕

打开 公共托管服务 注册账号，添加几条食材，
然后在“设备”页面切换面板和横竖方向查看屏幕预览。这样可以在购买或接线前确认
自己想要 4.2 寸三色还是更大的四色版本。

如果不想使用公共服务，也可以直接跳到第 3 步。

第 2 步：连接 ESP32 和墨水屏

固件同时支持 C3 和 S3，但两块板的引脚不同：

转接板上的 SDA 在这里是 SPI MOSI，不是 I²C。C3 建议避开 GPIO20 / GPIO21，
并让天线远离屏幕排线和金属外壳。更完整的板卡设置、内存策略和排障日志见
固件说明。

第 3 步（可选）：在本地运行服务端

如果直接使用公共托管服务，可以跳到第 4 步。

本地服务需要 Node.js 22.5 或更高版本：

cd fridge_tracker_server
npm install
npm run install:browsers
cp config.example.json config.json
npm start

浏览器打开 http://127.0.0.1:8788。默认只允许本机访问；要让同一 Wi-Fi 下的
ESP32 连接，把 config.json 中的 host 改为 0.0.0.0，替换示例密码和密钥，
再重启服务。

在 Mac 上查询局域网地址：

ipconfig getifaddr en0

如果输出 192.168.0.101，设备配网页中的服务地址应填写
http://192.168.0.101:8788，不能填写 127.0.0.1。Linux、NAS、公网 HTTPS、
数据库和反向代理注意事项见服务端说明。

第 4 步：选择屏幕并烧录固件

用 Arduino IDE 打开
esp32_epaper_fridge_tracker/esp32_epaper_fridge_tracker.ino。

1. 在 Arduino IDE 的 Boards Manager 安装 Espressif 的 esp32 开发板包；在
   Library Manager 安装 GxEPD2 和 Adafruit GFX Library。
2. 打开 esp32_epaper_fridge_tracker/Config.h，只修改
   FRIDGE_PANEL_TYPE 为实际屏幕对应的值。
3. 在 Arduino IDE 的 Tools → Board 选择实际开发板，不要手动修改
   BoardProfile.h。
4. 使用 115200 波特率打开串口监视器，然后编译并上传。

准确的 Arduino IDE / CLI 命令和依赖以固件说明为准。

第 5 步：生成一次性配对码

在你选择的服务中登录 H5：

• 公共托管：https://fridge.followllm.online
• 本地服务：http://127.0.0.1:8788

进入“设备”页面，选择与固件一致的屏幕型号和方向，生成一次性配对码。

第 6 步：给设备配网并绑定

固件首次启动会创建名为 XianZhiTie-xxxxxx 的 Wi-Fi 热点：

1. 用手机连接这个热点。
2. 浏览器打开 http://192.168.4.1。
3. 填写家里的 2.4 GHz Wi-Fi 和密码。
4. 填写服务地址：公共托管地址、局域网地址或你的 HTTPS 地址。
5. 填写刚才生成的一次性配对码，选择方向和检查间隔并保存。

设备重启后会向服务注册、下载第一幅画面、刷新屏幕并休眠。已有设备需要重新配置时，
按住 BOOT（GPIO0）复位可清空 NVS 和缓存帧；正常断电再上电也会在本轮画面检查后
临时开放配置热点。

第 7 步：确认完整链路

在 H5 添加或修改一条食材，等待设备下次检查，或重新上电触发检查。成功时应看到：

• “设备”页面出现该设备，并显示最近同步时间。
• 串口日志先显示 Wi-Fi 地址和注册成功，再显示 Stored frame bytes。
• 4.2 寸三色屏的帧大小为 30000 字节；两款四色屏为 96000 字节。
• 屏幕显示新食材，随后日志显示屏幕休眠和 ESP32 深度睡眠。
• 食材没有变化时服务返回 304，设备不重复刷新，这是正常的省电行为。

如果热点找不到、画面不更新或颜色异常，先按上述顺序判断问题发生在配网、注册、
下载还是刷屏阶段，再查阅固件日志与排障说明。

第 8 步（可选）：打印外壳并完成装配

• 4.2 寸版本：打开
  models/ink_frame_v1/ink_frame_assembly.step
  查看完整装配，打印文件、参数化源码、实物测量和大模型 CAD 工作流见
  4.2 寸外壳说明。

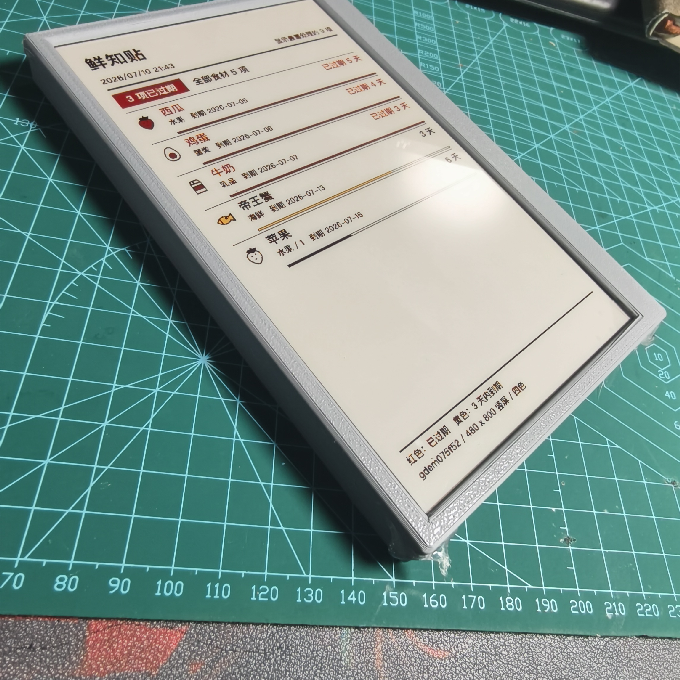

• 7.2 寸版本：可直接用 Bambu Studio 打开
  models/epaper_enclosure_7_2/冰箱显示屏.3mf，
  结构、打印参数和 MakerWorld 地址见7.2 寸外壳说明。

不同批次的屏幕、驱动板、电池和接口位置可能变化。把现有外壳作为参考，打印前仍应
用卡尺复测屏幕安装槽、可视窗口、FPC、Type-C、开关和最高电子件位置。

部署方式详解

使用我们提供的托管服务

公共地址为 https://fridge.followllm.online。这里只需要注册账号、生成配对码，
不需要安装 Node.js、数据库或浏览器渲染依赖。不同家庭的数据相互隔离，家庭成员共享同一份食材和设备。

基础食材管理和墨水屏同步不需要配置模型。内置助手使用的 API Key、模型 ID 和
Base URL 由家庭创建者在“用户 → 家庭 Agent”中设置，所有家庭成员直接共用；每个人的对话记录仍保持独立。

部署在本地电脑或 NAS

服务和 SQLite 数据全部保存在自己的设备上。ESP32 与服务端通常需要位于同一局域网，
并且运行服务的电脑或 NAS 要在设备定时同步时保持在线。这种方式不要求域名或 HTTPS，
但不要把未加密的本地 HTTP 端口直接暴露到公网。

部署在自己的公网服务器

服务端可以运行在支持 Node.js 22.5+ 和 Chromium 的 Linux 主机上。正式部署至少需要：

• 使用独立的 config.json 和新的管理员密码、设备 token、凭据加密密钥。
• 持久化 fridge_tracker_server/data/，并做好 SQLite 备份。
• 使用 Caddy、Nginx 或托管平台入口提供 HTTPS。
• 确保 Playwright Chromium 及其系统依赖已安装。
• 不要公开本地演示账号、演示 token 或未加密的 MCP HTTP 端点。

更细的配置字段、用户隔离、MCP 和 Agent 说明放在
服务端 README，主 README 只保留完成硬件所需的路径。

仓库目录

修改和验证

服务端命令在 fridge_tracker_server/ 中运行：

npm run dev
npm run check
npm test

修改到期计算、排序、认证、设备归属或帧生成时应补充对应的 node:test 测试。
修改 4.2 寸外壳尺寸、配合、开孔或紧固结构后，从仓库根目录运行：

python models/ink_frame_v1/design_checks.py

然后重新导出并检查完整装配、前框和后壳 STEP。详细开发约定见 AGENTS.md。

许可协议

本仓库使用 PolyForm Noncommercial License 1.0.0，适用于仓库中的
服务端代码、固件、文档、CAD 文件和可打印模型。允许个人学习、研究、业余项目以及
其他非商业目的下的使用、修改和分发，但不允许商业使用。如需商业使用，必须事先获得
版权持有者的单独书面授权。

由于限制商业使用，该许可不属于 OSI 定义的开源许可，更准确地说是“源码可用”（source-available）许可。

安全提醒

• 不要提交 fridge_tracker_server/config.json、fridge_tracker_server/data/、.env*、
  生成的帧二进制文件或构建产物。
• 对外提供服务时必须替换所有示例密码和 token，并使用 HTTPS。
• 家庭模型 API Key 不应写入仓库；页面会加密保存，且只有家庭创建者可以修改。
